Модер надрукував на 3D-принтері 110-сантиметровий димар для пасивного охолодження Ryzen 7 9800X3D

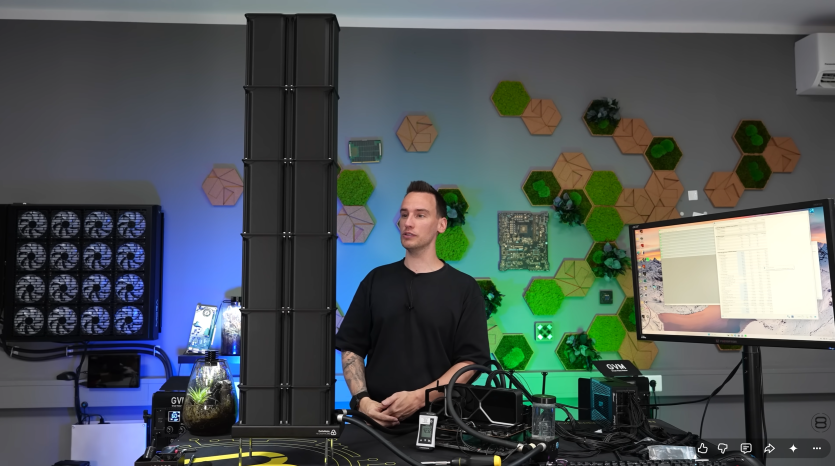

Популярный моддер der8bauer сконструировал 110-сантиметровую дымовую трубу для пассивного охлаждения тестового стенда с процессором Ryzen 7 9800X3D.

Моддер стремился проверить, работает ли так называемый “эффект дымохода”, который использует разницу температур для обеспечения естественной конвекции, делая её эффективной для пассивного охлаждения ПК. В итоге ему удалось снизить температуру процессора Ryzen 7 9800X3D на тестовом стенде при температуре 19°C без использования вентиляторов.

В видео der8bauer подробно объясняет концепцию эффекта тяги, лежащего в основе естественной конвекции. Она также известна как эффект дымохода и основана на разнице в плотности воздуха внутри и снаружи, которая определяется разницей температур и влажности.

В нижней части дымохода образуется зона низкого давления, всасывающая холодный воздух, который в результате нагрева поднимается и выходит через верхнее отверстие. В эксперименте der8auer использует генератор тумана, чтобы продемонстрировать, что радиатор не может всасывать воздух без прикрепленных к нему вентиляторов. Горячий воздух, рассеивающийся с другой стороны, возвращается обратно в результате естественной конвекции.

Тестовый стенд с водяным охлаждением состоял из процессора Ryzen 7 9800X3D, однако der8auer добавил к нему температурный датчик для контроля температуры воды. Эксперимент начался с первой дымовой трубы высотой 10 см, напечатанной на 3D-принтере. Она едва работала, однако смогла понизить температуру на 0,5°C.

В тот момент температура воды составляла 61°C. der8bauer добавил ещё одну дымовую трубу к предыдущей, увеличив таким образом высоту конструкции до 30 см. Это позволило понизить температуру еще на 5°C. Затем он добавил 80-сантиметровый блок, состоящий из четырех частей по 20 см, увеличив общую высоту дымохода до 110 см.

Температура сразу же опустилась ниже 55°C. А уже через 5 минут температура воды снизилась до 50 °C. Моддер использовал генератор тумана, чтобы увидеть, как воздух затягивается в дымоход, словно сверху работают вентиляторы и создают воздушный поток.

Изначально пиковая температура процессора достигала 90°C, однако использование такого дымохода позволило снизить её до 71°C. В заключение der8bauer отмечает, что аналогичный эффект создают вентиляторы внутри ПК, обеспечивая перепад давления, но более рациональным способом.
